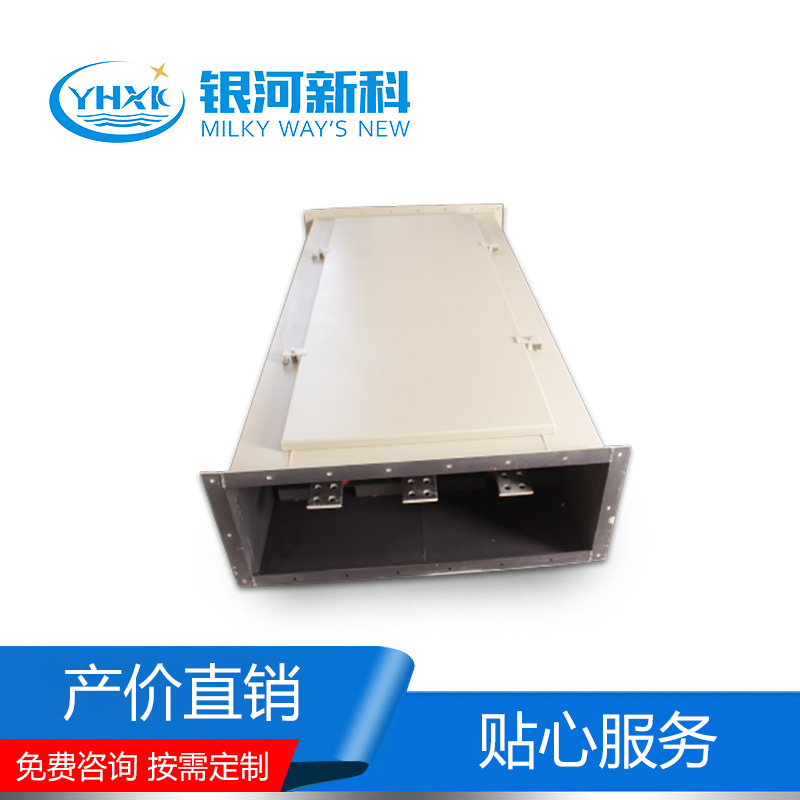

當前位置：首頁>>產品中心>>高壓共箱母線槽>>10KV共箱母線橋
1)該系列母線槽具有優良的抗短路性能，由于具有鋁(或弱磁鋼板)外殼的保護，能夠有效地減弱渦流或環流引起的結構發熱，降低母線槽外殼溫度，減小電能損耗，提高載流量，減輕電動力。
2)該系列母線槽結構先進，安裝維修孔可任意設置于母槽的上部或下部，對于大電流戶內母線槽在殼體的兩側
3) 采用雙重絕緣及殼體多點連接接地，使維護工作量明顯減小，安全性能得到顯著提高。
4) 采用波紋管伸縮節，安裝簡單，可實現水平、垂直方向兩個自由度的調節，不僅能滿足不同溫降及熱脹冷縮引起的伸縮要求，還可以對由于基礎沉降所引起的誤差進行補償，解決了傳統滑板式伸縮裝置的防護等級差，安裝麻煩，運行不可靠的缺點。
外殼采用鋁合金或弱磁鋼板制造，內部導體為矩形、槽型母排，系統額定電纜可達6300A，額定工作電壓達10KV。該系統可廣泛應用于發電機出線與變壓器之間或變壓器與高壓配電柜之間的電流傳輸，也可用于發電機交、直流勵磁回路，變電所所用電引入或其他工業，民用設施的電源引線。 該系列封閉母線槽具有優良的抗短路性能，由于具有鋁(或弱磁鋼板)外殼的保護，能夠有效地減弱渦流或環流引起的結構發熱，降低封閉母線外殼溫度，減小電能損耗，提高載流量，減輕電動力。該系列封閉母線槽結構先進，安裝維修孔可任意設置于封閉母線的上部或下部，對于大電流戶內封閉母線在殼體的兩側及下部設有通風百頁窗，來加強散熱，降低溫升。 采用雙重絕緣及殼體多點連接接地，使維護工作量明顯減小，安全性能得到顯著提高。 |

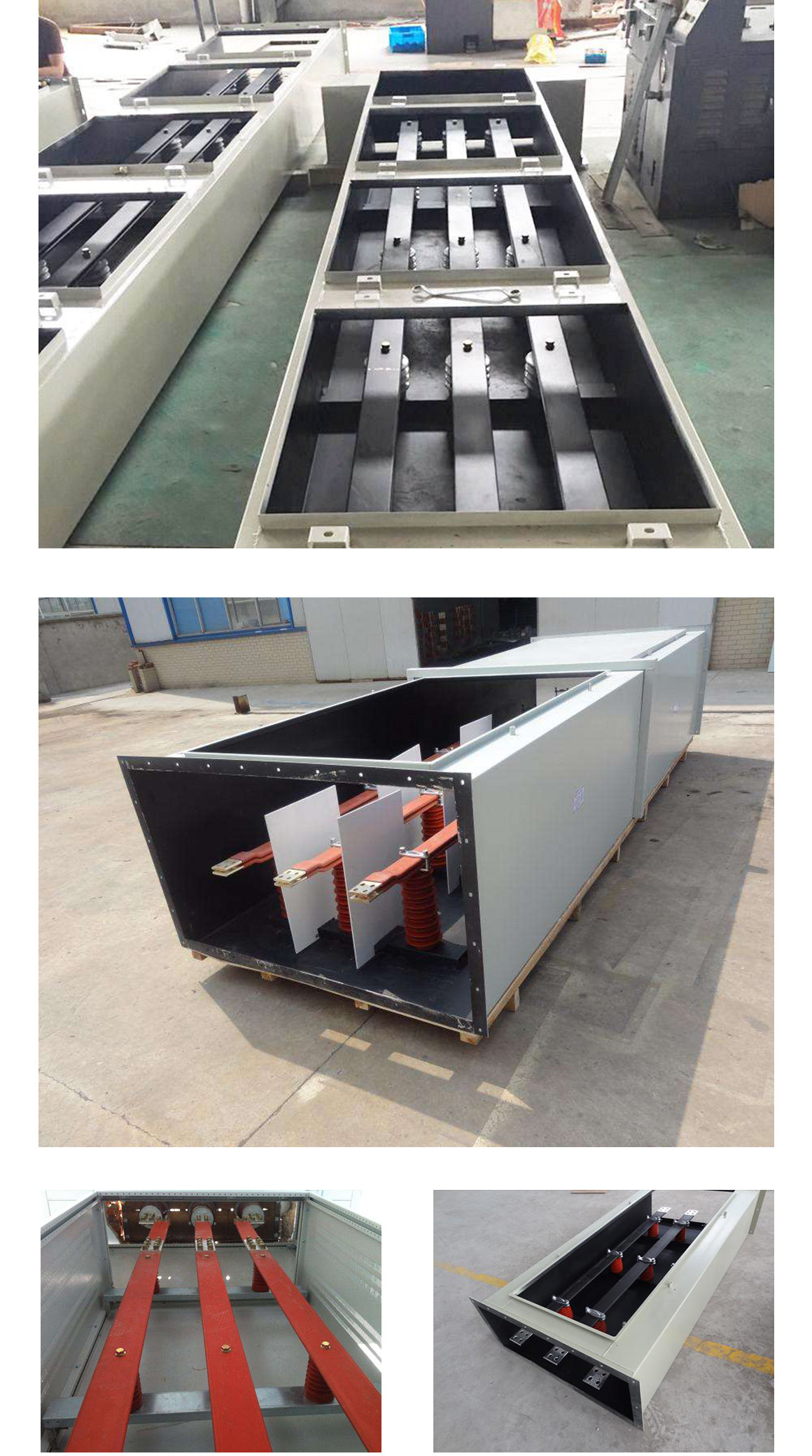

產品實拍
PRODUCT PHOTOGRAPH

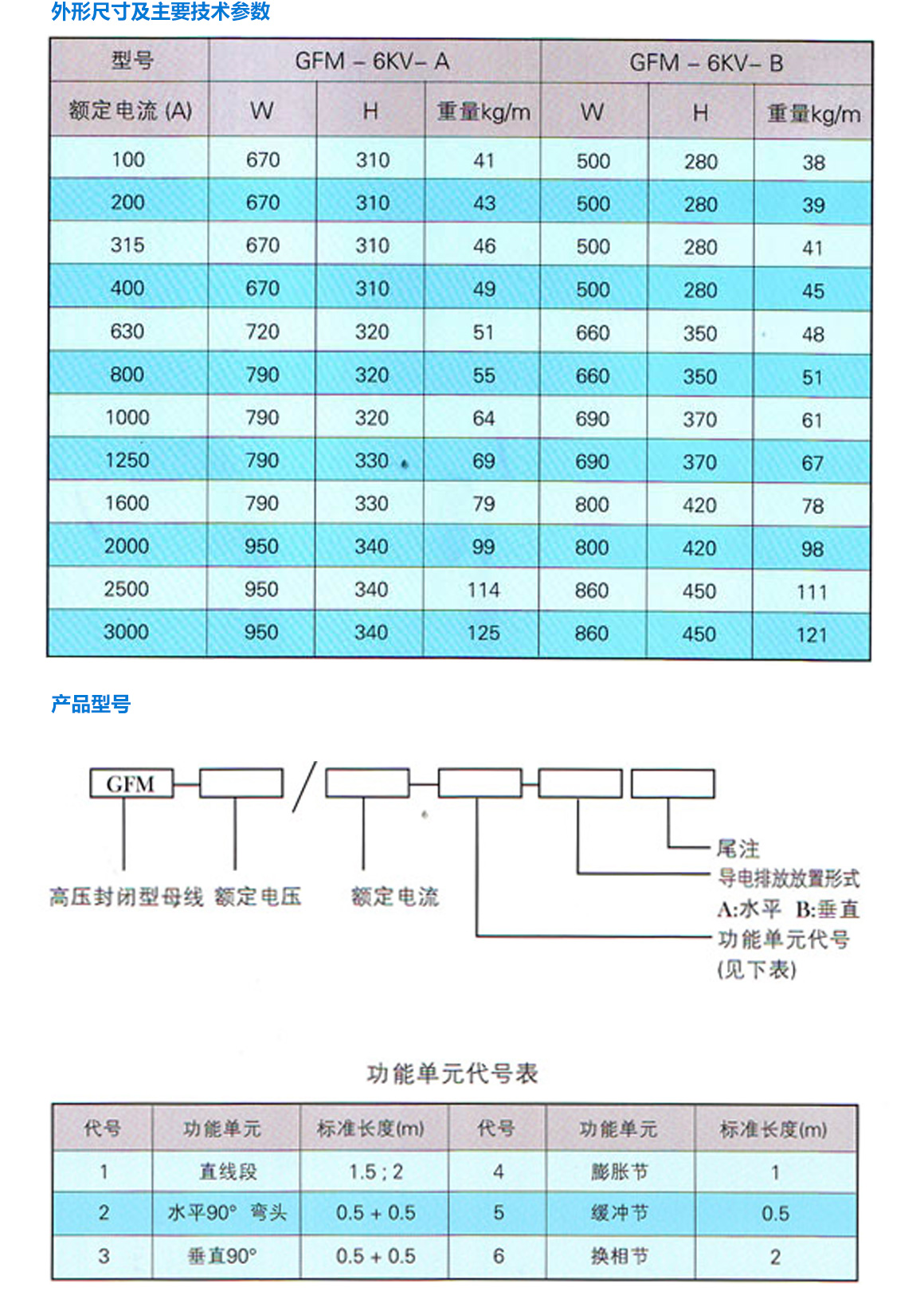

技術參數
TECHNICAL PARAMETERS
●GFM系列高壓封閉型母線槽分室內安裝(不加尾注)和室外安裝(加尾注w)兩種形式。安裝維修窗可以向上也可以向下(用戶訂貨時注明)，如需穿墻，開預留孔可參照外形尺寸表中所列尺寸各放100mm左右余量。
●配電方式為三相三線。10KV及以下中性點不接地供電系統，母線安裝長度超過40~60m應設置換相段，以保證三相輸電平衡。在與設備連接處和穿墻套管連接處應采用緩沖節。安裝長度超過40m,在適當位置設置膨脹節，以吸收熱脹冷縮應力。絕緣性能符合交流高壓電器的絕緣GB311-83標準要求，負載性能符合GB763--74交流高壓電器長期工作制要求，短路性能符合GB2706-81交流高壓電器動穩定和熱穩定試驗要求，接地保護符合IEC364-5-54的要求。
●設計單位及用戶可以根據供電系統的短路容量來選擇不同等級抗破壞力的絕緣子，常用的絕緣子抗破壞力分為400Kg，800Kg, 1600Kg 三個等級。本產品符合OSK 521 000 技術要求。
