電纜橋架安裝要求規范及橋架安裝如何驗收

陜西銀河新科機電

1、對需屏蔽的電纜回路,或?qū)τ?、腐蝕性液體、易燃粉塵等環境有防護要求的電纜敷設場所,應采用有蓋無孔型托盤。

2、當需要因地制宜組裝的場所,宜選用組裝托盤。

3、除本規范第4.1.1、4.1.2條的情況外,可用節能型有孔型托盤或梯架。

4、在易積灰和其他需遮蓋的環境或戶外場所,托盤、梯架宜帶有蓋板。

5、在公共通道或戶外跨越道路段,底層梯架的底部宜加墊板,或在該段使用托盤。

6、當?shù)蛪簞?dòng)力電纜與控制電纜共用同一托盤或梯架時,相互間宜設置隔板;在托盤、梯架分支、引上、引下處宜設適當?shù)膹澩?;因受空間條件限制宜不裝設彎通或有特殊要求時,可選有連接鉸接板、鉸鏈連接板;在伸縮縫處應配置伸縮連接板;連接兩段不同寬度或高度的托盤、梯架可配置變寬連接板或變高連接板。

7、支吊架和其他所需附件,應按工程布置條件選擇。

電纜橋架有很多種類型,比方常見的有槽式、托盤式、梯方式、網格局等,由支架、托臂和裝置附件等組合而成的。能夠獨立運用,也能夠連接到各種修建(結構)物和管道支架上面,具有結構簡略、外形漂亮、裝備靈敏以及修理便利等特色。一切部件都需求鍍鋅處理,裝置在露天修建上的橋架,若接近海濱或者是歸于腐蝕區,那么資料有必要具有防腐、耐潮、附著力好、強度高耐沖擊性的特色。

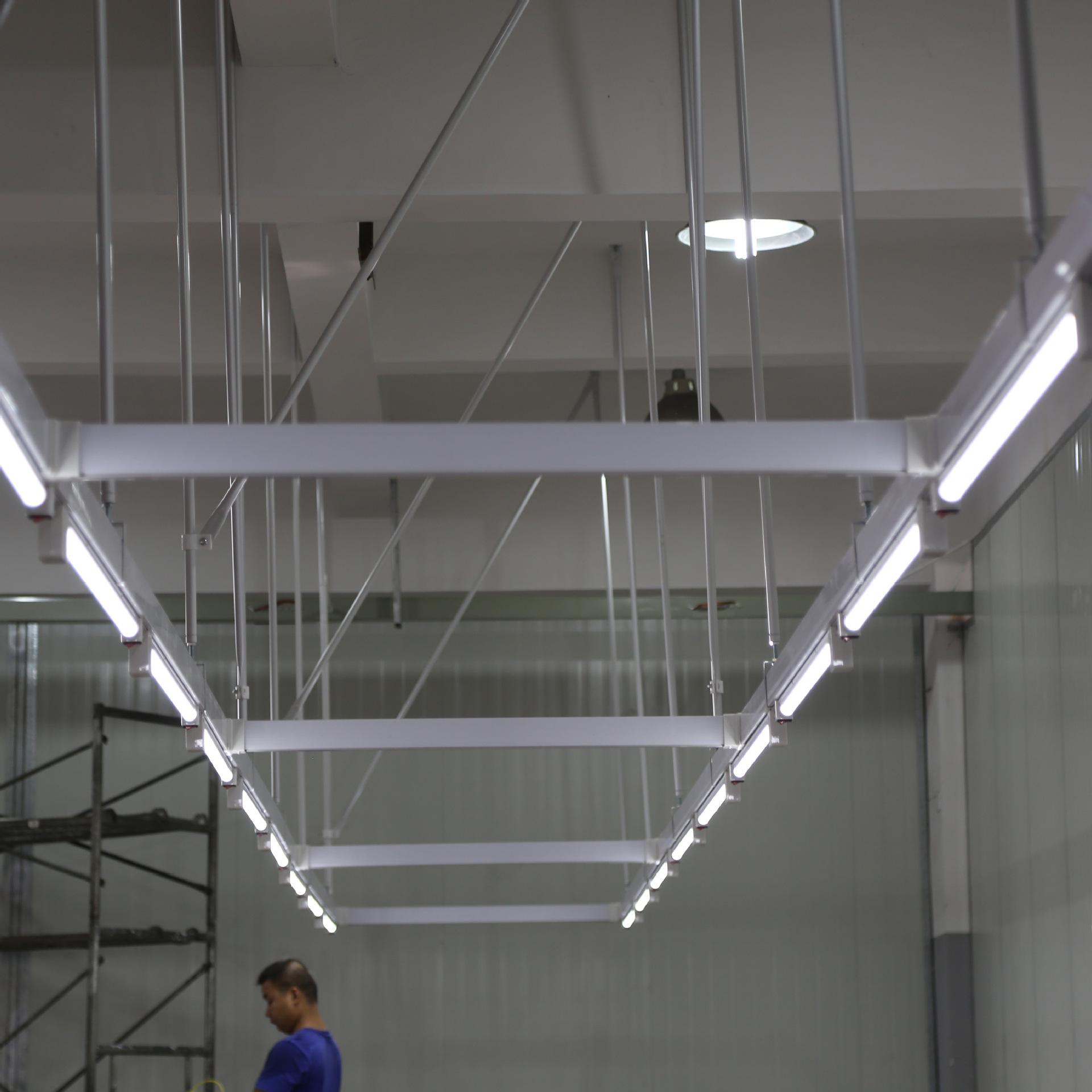

timg (4).jpg


橋架安裝的六個要求

1.在工程設計中,橋架應根據經濟合理性、技能可行性、運轉安全等要素,來全面考慮,然后斷定最優計劃,也需求滿意裝置、維護和電纜放置的要求。

2.水平敷設的橋架距地上高度一般不小于2.5米,筆直的距地上1.8米以下應該加維護的金屬蓋,不過在電氣專用室內在外。電纜橋架敷設在設備夾層或路途等要低于2.5米,需采納維護接地辦法。

3.橋架、線槽及其支吊架在腐蝕環境中運用時。需采納防腐處理,防腐處理應契合工程環境和耐久性的要求。適用于耐腐蝕性要求或潔凈的當?shù)兀瑧?yīng)選用鋁合金電纜橋架。

4.在有防火要求的區域內,應在電纜梯架、托盤內參加具有耐火或難燃功能的板、網等資料構成關閉或半關閉結構,并采納在橋架和支撐外表噴涂防火涂料等辦法。全體耐火功能應契合國家有關規范或規范的要求。鋁合金電纜橋架不該運用在抗火功能要求高的當?shù)亍?/p>

5.需求屏蔽電纜線路的電磁攪擾或?qū)θ缡彝怅?yáng)光、油、腐蝕性液體的外部維護效果,易燃粉塵等環境的要求,應選用無孔托盤式電纜橋架。

6.在塵埃簡單積累的當?shù)?,電纜橋架應選用蓋板;在公共通道或室外跨過路途段,底層橋架上宜加墊板或運用無孔托盤。
