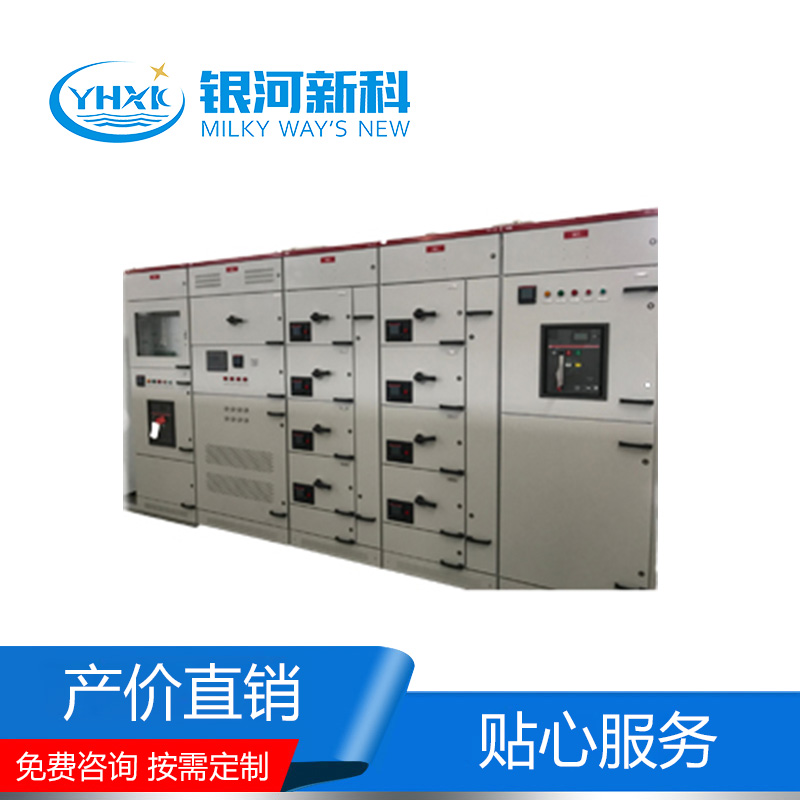

MD190系列低壓開關柜是ABB參考?xì)W洲模塊組合型低壓開關柜的概念設計。技術標準符合EN60439-1,IEC60439國際標準和GB7251中國國家標準。MD190適用于各種領域的配電和電動機控制項目。1、產品特點 1) 采用ABB系列低壓元件:Megamax及Emax空氣斷路器、Isomax和Tmax塑殼斷路器、A系列接觸器等,組成完善及最可信賴的低壓
MD190系列低壓開關柜是ABB參考?xì)W洲模塊組合型低壓開關柜的概念設計。技術標準符合EN60439-1,IEC60439國際標準和GB7251中國國家標準。MD190適用于各種領域的配電和電動機控制項目。 產品特點 1) 采用ABB系列低壓元件:Megamax及Emax空氣斷路器、Isomax和Tmax塑殼斷路器、A系列接觸器等,組成完善及最可信賴的低壓系統。 2) 高強度的G型型材使開關柜結構堅固。 3) 方案齊全,具備固定分隔式及抽屜式供任意先用組裝,并能保持外觀一致。 4) 采用模塊化框架設計,柜深度、寬度、高度方案靈活多變。 5) 排列緊湊,省空間、省成本。 6) 單元組件可由通用零件進行自由組合,靈活變化、適合不同項目需要。 7) 開關柜有不同的外殼防護等級和內部隔離形式,用戶可根據要求進行多種選擇。 8) 裝配方便、快捷,不需要特殊復雜的工具。 |
技術數據
項目 | 參數 | |
額定絕緣電壓(V AC) | 1000 | |
額定運行電壓(V AC) | 690 | |
工頻耐壓(V AC/1m) | 3500 | |
額定沖擊耐受電壓(KV) | 8 | |
過壓類別 | IV | |
污染等級 | 3 | |
額定工作頻率 | 50HZ/60HZ | |
主母線最大額定電流 | 至6300A | |
額定峰值耐受電流(KA) | 220 | |
額定短時耐受電流(KA有效值/1s) | 100 | |
配電母線最大額定電流 | 3200A(固定式) | 1600A(抽屜式) |
額定峰值耐受電流(KA) | 176 | 143 |
額定短時耐受電流(KA有效值/1s) | 80 | 65 |
防電弧試驗IEC60439-1(KA) | 50 |
結構設計
框架及外殼:MD190的框架系統以190毫米為一個標準模數(1U),分G形的外框架及C形用作分隔小室同時增加柜體結構強度的內框架。外框架的連接采用三通角頭有助確保框架安裝的對稱度。框架帶有19mm(1/10U)間隔孔及95mm(1/2U)間隔拉深攻絲孔,方便組裝多種不同組合方案。
MD190的外殼防護等級標準為IP31,正面是采用可從左面或右面打開的門板,帶有防水密封膠條及接地螺釘。后方采用門蓋,帶有防水密封膠條及散熱孔。外殼防護等級可按需要增至IP54(采用雙重前門,前外門帶優質強化玻璃)。
框架結構:MD190的框架結構是利用模數框架結構件使柜體的高度、深度及寬度都可按模數組合成多種不同的方案。
框架內部分成三個相互隔離的小室:
1) 單元組件的裝置小室
2) 主母線及配電母線的母線小室
3) 進出電纜小室(可上、下進出線)
主母線及配電母線:
4) 主母線裝配于母線小室,并可水平安裝于柜上至下任何水平位置。其中主母線安裝于中部水平方案,可節省垂直母排用量及減省柜寬度。
5) 主母線的容量為800A~6300A。
6) 配電母線以垂直方式安裝,配電母線的容量由800A~3200A。
